| Nama merek: | DLX |
| Nomor Model: | Kabel ekstensi termokopel tipe k |
| MOQ: | 5 |
| Ketentuan Pembayaran: | L/C, T/T, Serikat Barat |
| Kemampuan Pasokan: | 300 ton per bulan |

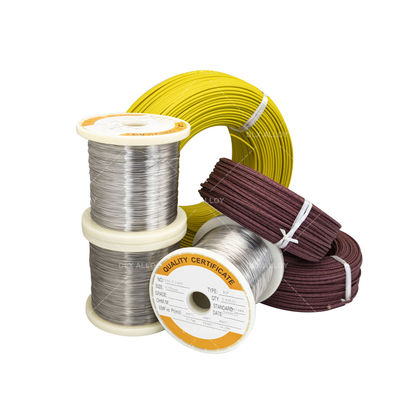

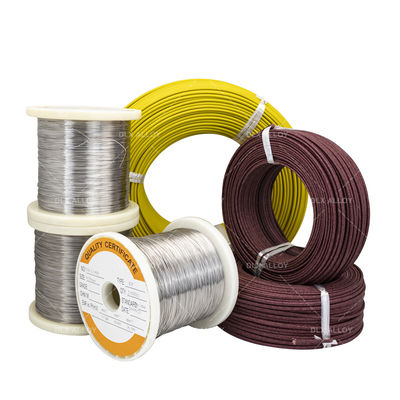

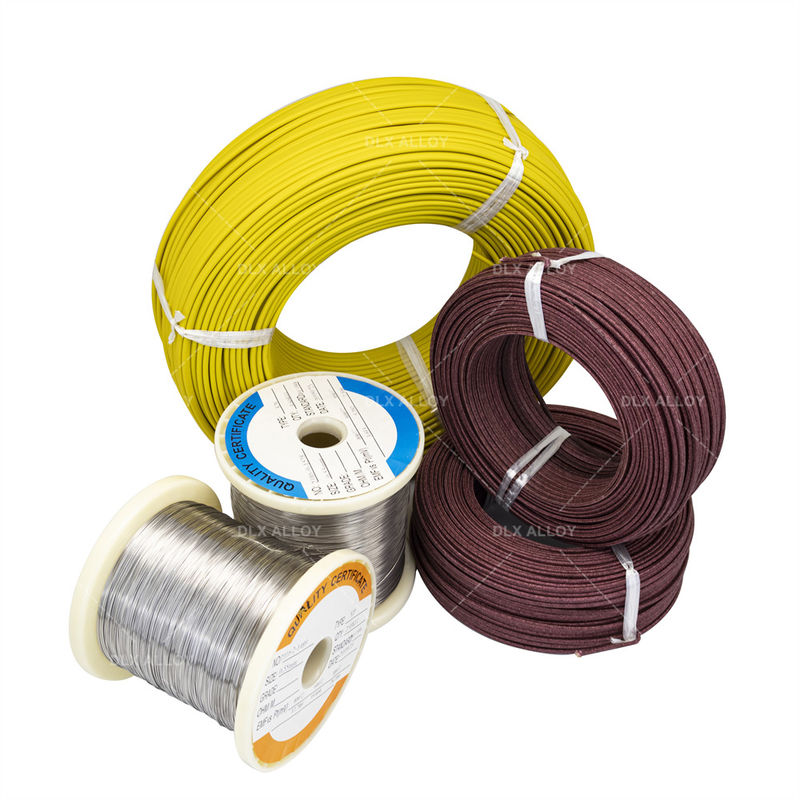

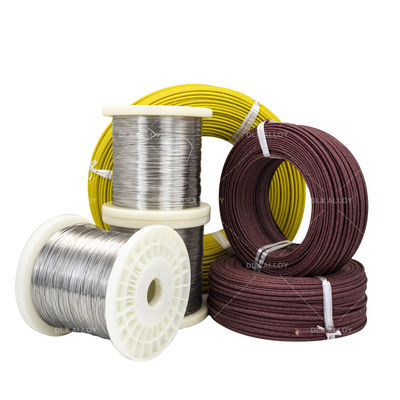

Kabel ekstensi tipe K termokopel untuk kompensasi suhu
Model kawat kompensasi dibagi menjadi SC, KC, KX, EX, JX, TX sesuai dengan varietas produk.
Di antaranya: a) Huruf pertama dari model sesuai dengan nomor gradasi dari termokopel;
b) Huruf "X" mewakili kawat kompensasi yang diperpanjang (jenis)
c) Huruf "C" mewakili jenis kompensasi kawat kompensasi (jenis)
Catatan: Kabel kompensasi tipe SC dapat dilengkapi dengan termokopel indeks tipe R.
Type K Extension Cable 0.5*2 merah hitam pvc isolasi dengan lapisan pvc. Konduktif adalah termokopel tipe K material yang nikel-krom dengan nikel-silikon atau nikel-aluminium.Konstruksinya mirip dengan kabel instrumentasi pasangan tetapi bahan konduktornya berbeda.Termokopel digunakan dalam proses untuk merasakan suhu dan terhubung ke pirometer untuk indikasi dan kontrol. Termokopel dan pirometer dilakukan secara listrik oleh kabel ekstensi termokopel / kabel kompensasi termokopel.Konduktor yang digunakan untuk kabel termokopel ini harus memiliki sifat termoelektrik (emf) yang sama dengan termokopel yang digunakan untuk mendeteksi suhu.
Pada dasarnya,Termokopel kawat haluskabel grade digunakan untuk membuat titik sensing dari termokopel.Kawat ekstensi termokopelhanya digunakan untuk memperpanjang sinyal termokopel kembali dari probe ke instrumen membaca.Kabel ekstensi termokopeldigunakan pada suhu lingkungan yang lebih rendah. Hal ini dapat melewati sinyal yang mewakili suhu yang lebih tinggi daripada yang diterima dari probe.Kawat ekstensi termokopel tipe Kmungkin tidak secara fisik terpapar suhu tinggi.Kabel termokopel bergarisdapat digunakan sebagai kawat ekstensi tetapi kawat ekstensi tidak dapat digunakan dalamKawat termokopel fleksibelPanjang yang dapat digunakan dari kawat ini berbeda berdasarkan berbagai faktor.
| Kode | Kabel komponen termokopel | |
| +Kaki positif | -Kaki negatif. | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Besi (JP) | Cu-Ni |
| T | Tembaga (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (Institut Standar Nasional Amerika) MC 96.1 | (Standar Eropa oleh International Electrotechnical Commission 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Standar Inggris) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Standar Industri Jepang) C 1602 - C 1610 | (Unifikasi Spesifikasi Rusia) 3044 |
Kisaran suhu kerja
| Diameter/mm | Suhu kerja lama /oC | Suhu kerja jangka pendek /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jangkauan ukuran
Kawat: 0,12 sampai 8,0 mm.
Suhu operasi terus-menerus maksimum: hingga 2,300F (1,260C)
Penggunaan jangka pendek: 2,336F (1,280C)
Kawat kelas termokopel, -454 hingga 2300F (-270 hingga 1,260C)
Kabel ekstensi, 32 sampai 392F (0 sampai 200C)
