| Nama merek: | DLX |
| Nomor Model: | kabel ekstensi termokopel tipe T |
| MOQ: | 5 |
| Ketentuan Pembayaran: | L/C, T/T, Serikat Barat |
| Kemampuan Pasokan: | 300 ton per bulan |

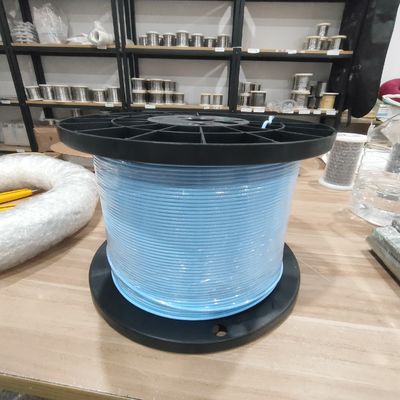

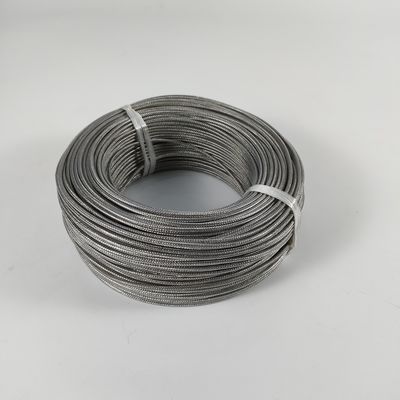

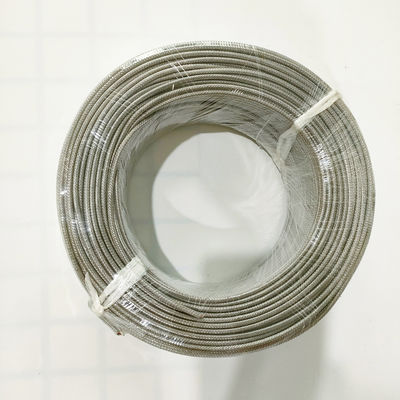

Kabel suhu tinggi kabel termokopel Kompensasi kabel Tipe T kabel ekstensi termokopel
Kabel kompensasi termokopel tipe T adalah kawat khusus yang digunakan untuk menghubungkan termokopel tipe T dengan instrumen pengukuran suhu.Hal ini terutama digunakan untuk memperpanjang ujung dingin dari termokopel untuk mengkompensasi kesalahan pengukuran yang disebabkan oleh perubahan suhu ujung dinginIni memiliki kinerja termoelektrik yang sangat baik dan stabilitas,dan dapat mempertahankan karakteristik gaya elektromotor termoelektrik yang sama dengan termokopel tipe T dalam kisaran suhu tertentu (seperti -60°C sampai 260°C).
Kawat kompensasi tipe T biasanya terbuat dari bahan paduan tembaga-tembaga-nikel, dan ada banyak pilihan untuk lapisan isolasi dan bahan lapisan, seperti polivinil klorida (PV),Polyperfluoroethylene propylene (FEP) dan polytetrafluoroethylene larut (PFA) untuk memenuhi persyaratan penggunaan di lingkungan yang berbedaModel yang umum termasuk TX-G (penggunaan umum), TX-H (penggunaan umum), TX-GS (penggunaan umum presisi) dan TX-HS (penggunaan presisi tahan panas).
Kabel kompensasi ini banyak digunakan dalam sistem pengukuran suhu otomatis minyak bumi, kimia, metalurgi, tenaga listrik dan industri lainnya,yang dapat secara efektif meningkatkan akurasi pengukuran suhu dan memastikan stabilitas dan keandalan sistem pengukuran.
| Kode | Kabel komponen termokopel | |
| +Kaki positif | -Kaki negatif. | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al ((Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Besi (JP) | Cu-Ni |
| T | Tembaga (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (Institut Standar Nasional Amerika) MC 96.1 | (Standar Eropa oleh International Electrotechnical Commission 584) 1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (Standar Inggris) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Standar Industri Jepang) C 1602 - C 1610 | (Unifikasi Spesifikasi Rusia) 3044 |
Kisaran suhu kerja
| Diameter/mm | Suhu kerja lama /oC | Suhu kerja jangka pendek /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Thermocouple tembaga-tembaga-nikel (T-type thermocouple), juga dikenal sebagai thermocouple tembaga-konstan, adalah thermocouple logam berbiaya rendah yang optimal untuk mengukur suhu rendah.Elektrod positifnya (TP) adalah tembaga murni, dan elektroda negatifnya (TN) adalah paduan tembaga-nikel, sering disebut konstantan.meskipun keduanya disebut constantan.
Kisaran suhu pengukuran dari termokopel tembaga-tembaga-nikel adalah -200 ~ 350 °C.

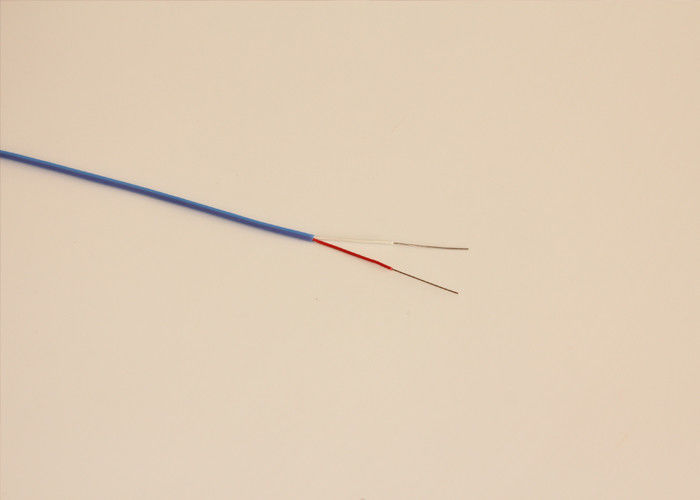

Bahan dan struktur: Kawat kompensasi tipe T biasanya terbuat dari tembaga (elektrod positif) dan paduan tembaga-nikel (elektrod negatif),dan lapisan isolasi merah (elektrod positif) dan putih (elektrod negatif).
Kisaran suhu: Kisaran suhu operasi kawat kompensasi adalah -40°C sampai 70°C atau 105°C untuk kelas biasa, dan -65°C sampai 200°C atau 260°C untuk kelas tahan panas.
Tingkat akurasi: Terbagi menjadi kelas biasa dan kelas presisi, dan kelas presisi memiliki akurasi pengukuran yang lebih tinggi.
Kemampuan anti-interferensi: Beberapa kabel kompensasi mengadopsi desain perisai, yang dapat secara efektif mengurangi interferensi elektromagnetik.
Q1: Apa fungsi kabel kompensasi termokopel tipe T?
A1: T-type compensation wire is used to extend the cold end of the thermocouple and move the reference end of the thermocouple from the high temperature area to a place with a more stable ambient temperature to improve the temperature measurement accuracy.
T2: Apa bahan dari kawat kompensasi tipe T?
A2: Bahan elektroda positif dari kawat kompensasi tipe T adalah tembaga, dan bahan elektroda negatif adalah paduan tembaga-nikel.
T3: Apa kisaran suhu kawat kompensasi tipe T?
A3: Kisaran suhu operasi kawat kompensasi tipe T adalah:
Kelas biasa: -40°C~70°C atau -40°C~105°C;
Kelas tahan panas: -65°C~200°C atau -65°C~260°C.
