| Nama merek: | DLX |
| Nomor Model: | Kabel Termokopel Tipe T MI |
| MOQ: | 50 meter |
| Ketentuan Pembayaran: | L/C, T/T, Serikat Barat |
| Kemampuan Pasokan: | 100.000 meter per bulan |
Model:KK,KE,KJ,KT,KN

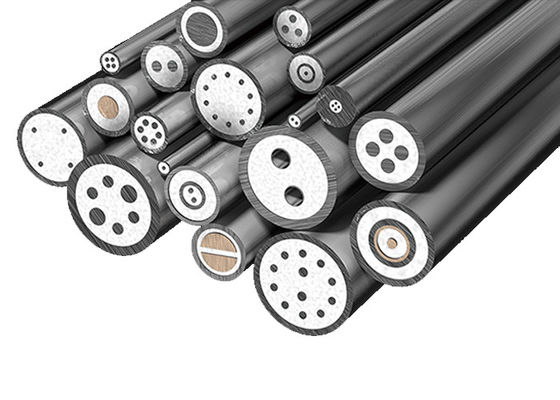

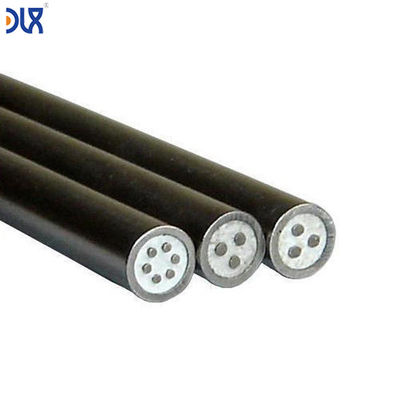

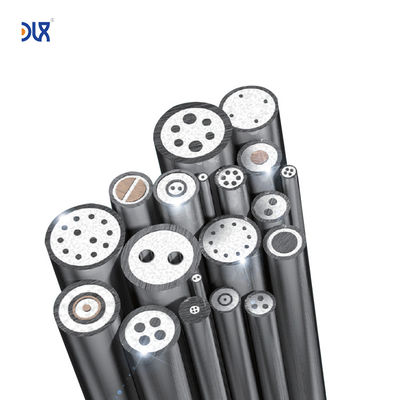

Kabel Termokopel Berinsulasi Mineral diinsulasi oleh Mgo.Kabel Berinsulasi MgO adalah pilihan yang baik untuk fabrikasi probe suhu tinggi, banyak diterapkan di industri. Kabel Termokopel Berinsulasi Mineral tahan suhu tinggi, anti-korosi, anti-oksidasi, respons panas cepat.

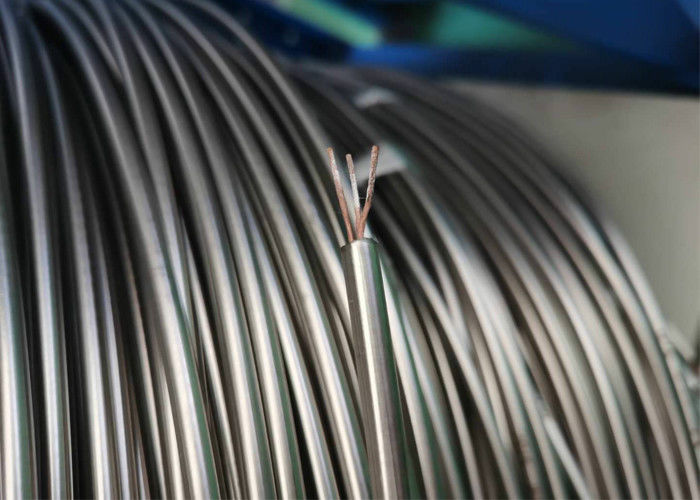

Kabel termokopel berinsulasi mineral terdiri dari dua konduktor (kadang-kadang bahkan empat atau enam) dari logam yang berbeda. Konduktor ini disambungkan pada sisi di mana suhu harus diukur (sambungan panas). Ketika disambungkan dengan benar, tegangan dihasilkan yang dapat dibaca untuk menentukan suhu.
Logam yang berbeda diinsulasi dengan magnesium oksida berkualitas tinggi dan dilapisi dengan bahan selubung tahan korosi, seperti Inconel atau Baja Tahan Karat. Termokopel berinsulasi mineral dapat memberikan pembacaan pengukuran suhu yang stabil
dan sering digunakan untuk suhu tinggi (hingga 1250⁰C) di lingkungan berbahaya.
| Kode | Komponen kawat termokopel | |
| +Kaki positif | -Kaki negatif | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Besi (JP) | Cu-Ni |
| T | Tembaga (TP) | Cu-Ni |
| B | Platinum Rhodium-30% | Platinum Rhodium-6% |
| R | Platinum Rhodium-13% | Platinum |
| S | Platinum Rhodium-10% | Platinum |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
Dia(mm): 0.5 hingga 12.7 mm.
| Selubung Luar(mm) | Dia kawat inti.(mm) | Bahan Selubung | Panjang(m) | |||||
| Dia Kami. | Ketebalan Dinding | Tipe K,N,E,J,T | Tipe S,R,B | Tipe K,N | Tipe E,J,T | Tipe S,R | Tipe B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| Nama produk | kode | tipe | bahan selubung | Dia luar(mm) | Suhu |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
