| Nama merek: | DLX |
| Nomor Model: | Kabel Termokopel Tipe S MI |
| MOQ: | 500 |
| Ketentuan Pembayaran: | L/C, T/T, Serikat Barat |
| Kemampuan Pasokan: | 100.000 meter per bulan |

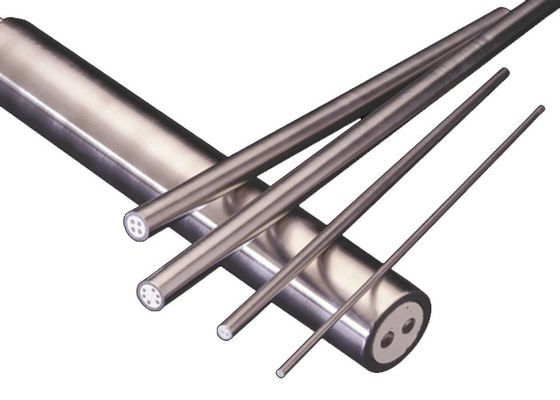

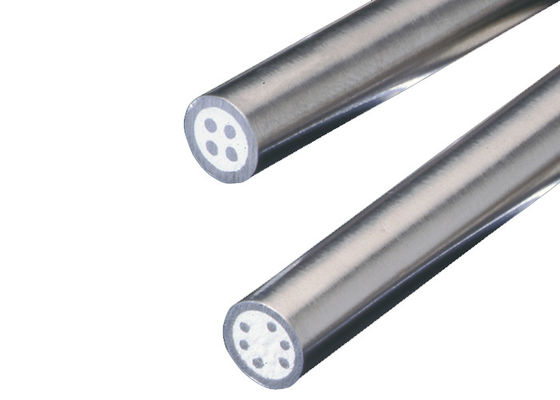

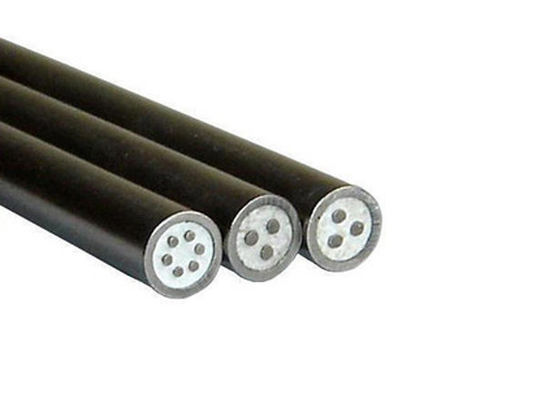

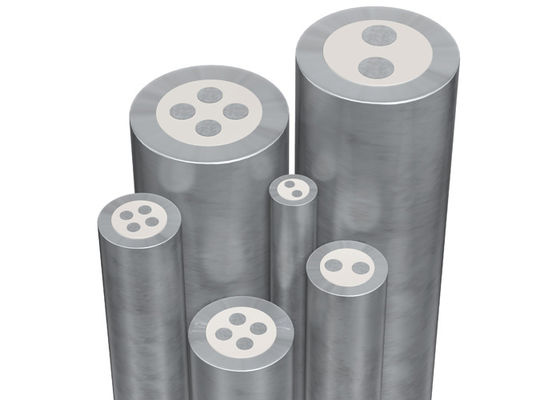

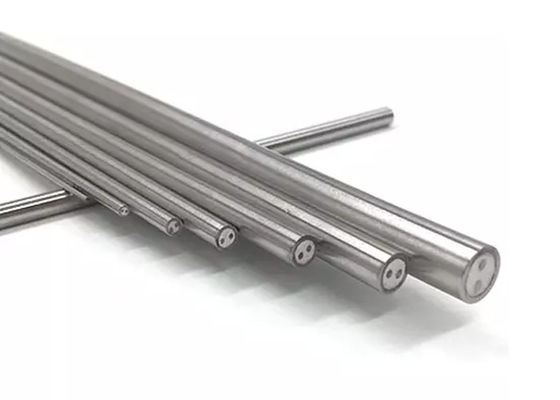

Kabel termokopel MI digunakan untuk mengisolasi kawat termokopel satu sama lain dan dari selubung logam yang melingkupinya. Kabel MI memiliki dua (atau empat jika dupleks) kawat termokopel yang berjalan di tengah tabung. Tabung kemudian diisi dengan bubuk magnesium oksida dan dipadatkan untuk memastikan kawat terisolasi dan terpisah dengan baik. Kabel berisolasi mineral membantu melindungi kawat termokopel dari korosi dan interferensi listrik.MI kabel termokopel.
Keunggulan:
1, meningkatkan sifat mekanik dan fisik jalur pengukuran termokopel.
2, mengurangi biaya jalur pengukuran
Dalam rentang suhu tertentu, sepasang kawat isolasi yang digunakan dalam termokopel yang berlaku yang memiliki fitur yang sama disebut kawat kompensasi. Ketika dihubungkan dengan benar dengan termokopel yang berlaku, kawat ini akan memperluas ujung referensi termokopel ke tempat yang jauh dari panas atau dengan suhu konstan.
| Kode | Komponen kawat termokopel | |
| +Kaki positif | -Kaki negatif | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Besi (JP) | Cu-Ni |
| T | Tembaga (TP) | Cu-Ni |
| B | Platinum Rhodium-30% | Platinum Rhodium-6% |
| R | Platinum Rhodium-13% | Platinum |
| S | Platinum Rhodium-10% | Platinum |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
Dia(mm): 0,5 hingga 12,7 mm.
| Selubung Luar(mm) | Dia kawat inti.(mm) | Bahan Selubung | Panjang(m) | |||||
| Dia Kami. | Ketebalan Dinding | Tipe K,N,E,J,T | Tipe S,R,B | Tipe K,N | Tipe E,J,T | Tipe S,R | Tipe B | |
| 0,5 | 0,05-0,1 | 0,08-0,12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0,1-0,2 | 0,15-0,2 | --- | 300 | ||||
| 1,5 | 0,15-0,25 | 0,23-0,3 | --- | 200 | ||||
| 1,6 | 0,16-0,26 | 0,26-0,36 | --- | 200 | ||||
| 2 | 0,25-0,35 | 0,4-0,5 | 0,25-0,3 | 180 | ||||
| 3 | 0,38-0,48 | 0,5-0,6 | 0,30-0,4 | 80 | ||||
| 3,2 | 0,48-0,58 | 0,58-0,68 | 0,30-0,4 | 75 | ||||
| 4 | 0,52-0,62 | 0,6-0,7 | 0,35-0,4 | 70 | ||||
| 4,8 | 0,73-0,83 | 0,75-0,85 | 0,4-0,45 | 40 | ||||
| 5 | 0,78-0,88 | 0,80-0,90 | 0,4-0,45 | 40 | ||||
| 6 | 0,98-1,08 | 0,90-1,1 | 0,45-0,5 | 30 | ||||
| 6,4 | 1,05-1,15 | 1,02-1,12 | 0,45-0,5 | 30 | ||||
| 8 | 1,30-1,44 | 1,30-1,40 | 0,45-0,5 | 20 | ||||
| 12,7 | 1,75-1,90 | 1,92-2,05 | --- | 10 | ||||
| Nama Produk | kode | tipe | bahan selubung | Dia luar(mm) | Suhu |
| Ni Cr-Ni-Si | KK | K | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICROBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 600 | |||
| SS316 | 4,0-8,0 | 800 | |||
| 0,5-1,0 | 500 | ||||
| SS310 | 1,5-3,2 | 800 | |||
| INCL600 | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1000 | ||||
| NICRPBELL | 4,0-6,4 | 900 | |||
| 8,0-12,7 | 1200 | ||||
| Ni Cr-Konstantan | EK | E | SS304 | 0,5-1,0 | 400 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 4,0-8,0 | 800 | |||
| Besi-Konstantan | JK | J | SS304 | 1,0 | 300 |
| SS321 | 1,5-3,2 | 500 | |||
| SS316 | 1,0-8,0 | 800 | |||
| Tembaga-Konstantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
