5s
+1
Submission successful!
|
| Nama merek: | DLX |
| Nomor Model: | Logam nikel murni |
| MOQ: | 15KG |
| Ketentuan Pembayaran: | L/C,T/T,Western Union,VTB |
| Kemampuan Pasokan: | 500 ton per bulan |
Kawat patah dengan dua cara: putus saat tidak dapat lagi berubah bentuk, atau berkarat hingga bagian penahan beban menghilang. Kedua kegagalan tertulis dalam struktur kristal sebelum kawat ditarik. Kisi kubik berpusat pada muka nikel murni menyediakan 12 sistem geser untuk deformasi — inilah sebabnya kawat ini meregang ≥35% tanpa pengerasan kerja hingga patah, dan mengapa kawat ini mempertahankan ketangguhannya pada suhu rendah di mana logam kubik berpusat pada badan menjadi rapuh. Ketahanan korosi melengkapi pasangan ini: film pasif stabil yang terbentuk kembali setelah kerusakan permukaan, pada kawat dari 0,025 mm hingga 10 mm, tersedia untuk pengiriman segera.
| Diameter | Toleransi | Bentuk pengiriman umum |
|---|---|---|
| 0,025 mm (sangat halus) | ±0,003 mm | Gulungan, panjang berkelanjutan |
| 0,05–0,5 mm | sesuai gambar | Gulungan, panjang berkelanjutan |
| 0,5–10 mm | sesuai gambar | Kumparan, panjang berkelanjutan |

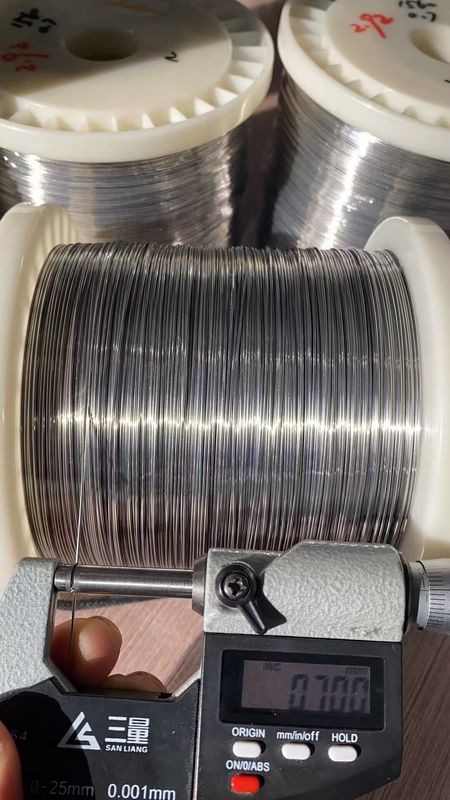

Diameter diverifikasi oleh pengukur laser di setiap gulungan; toleransi pada diameter di atas 0,05 mm dikonfirmasi sesuai gambar sebelum produksi.
Logam kubik berpusat pada muka berubah bentuk melalui geseran pada bidang yang padat. Dengan 12 sistem geser aktif, kawat FCC mendistribusikan kembali regangan alih-alih memusatkannya — mekanisme di balik perpanjangan anil ≥35% dan pembentukan aman hingga diameter sangat halus.
| Properti | Nikel murni FCC | Logam BCC (misalnya besi, baja) |
|---|---|---|
| Sistem geser aktif | 12 — regangan terdistribusi dengan mudah | Lebih sedikit efektif — regangan terlokalisasi |
| Transisi ulet-ke-rapuh | Tidak ada | Hadir pada suhu rendah |
| Ketangguhan suhu rendah | Dipertahankan | Menurun dengan suhu |
| Kemampuan bentuk | Tinggi — ramah untuk penarikan dan pelilitan | Lebih rendah pada diameter halus |
Inilah sebabnya kawat nikel, bukan kawat baja, ditentukan di mana diameter halus bertemu dengan lentur, lingkungan dingin, dan korosi bersamaan.
Logam BCC kehilangan ketangguhan impak saat suhu turun; nikel FCC tidak. Nikel murni mempertahankan daktilitasnya pada suhu kriogenik, menjadikan kawat nikel FCC pilihan yang andal untuk instrumentasi dan elemen pemanas dalam peralatan rantai dingin, LNG, dan peralatan yang berdekatan dengan pendinginan.
| Kondisi | Perilaku |
|---|---|
| Suhu ruangan | ≥35% perpanjangan, 90–120 HB anil |
| Layanan di bawah nol | FCC — ketangguhan dipertahankan, tidak ada transisi |
| Pelenturan siklik | Geseran mendistribusikan regangan; pengerasan kerja dikontrol oleh pilihan temper |
| Atmosfer korosif | Film pasif terbentuk kembali setelah kerusakan permukaan |
Film pasif stabil nikel tahan terhadap atmosfer industri, kondensasi, dan paparan bahan kimia ringan, sementara resistivitas tetap pada 0,096 μΩ·m (20 °C) — perilaku yang dapat diprediksi untuk pemanas, sensor, dan sekering yang tidak boleh bergeser.
| Properti | Nilai |
|---|---|
| Resistivitas (20 °C) | 0,096 μΩ·m |
| Konduktivitas termal | 70,2 W/m·K |
| Suhu Curie | 358 °C |
| Titik leleh | 1435–1446 °C |
| Mode korosi | Film pasif, menyembuhkan diri |
| Grade | Kandungan Ni | Aplikasi Terbaik | Harga Referensi (FOB, USD/kg) |
|---|---|---|---|
| N4 (NP1) | ≥99,9% | Elektronik vakum | 420–480 |
| Ni201 | ≥99,0% | Layanan suhu tinggi | 350–390 |
| Ni200 | ≥99,2% | Baterai, kimia | 340–380 |
| N6 (NP2) | ≥99,5% | Korosi industri | 300–340 |
Pelabuhan FOB Tiongkok, tergantung ukuran gulungan dan kuantitas. Penawaran akhir sesuai gambar.
Sumber: katalog produk DLX, keluarga nikel murni (grade N4 / N6 / Ni200 / Ni201).
| Elemen (wt%) | N4 | N6 | Ni201 | Ni200 |
|---|---|---|---|---|
| Ni+Co | 99,9 | 99,5 | — | — |
| Ni | — | — | ≥99,0 | ≥99,2 |
| C | ≤0,01 | ≤0,10 | ≤0,02 | ≤0,15 |
| Cu | ≤0,015 | ≤0,10 | ≤0,25 | ≤0,25 |
| Si | ≤0,03 | ≤0,10 | ≤0,35 | ≤0,35 |
| Mn | ≤0,002 | ≤0,05 | ≤0,35 | ≤0,35 |
| Fe | ≤0,04 | ≤0,10 | ≤0,40 | ≤0,40 |
| S | ≤0,001 | ≤0,005 | ≤0,01 | ≤0,01 |
| P | ≤0,001 | ≤0,002 | — | — |
| Mg | ≤0,01 | ≤0,10 | — | — |
| Properti | Nilai |
|---|---|
| Kepadatan | 8,908 g/cm³ |
| Titik leleh | 1435–1446 °C |
| Suhu Curie | 358 °C |
| Kekuatan tarik (anil) | ≥462 MPa |
| Perpanjangan (anil) | ≥35% |
| Kekerasan (anil) | 90–120 HB |
| Modulus geser | ≈76 GPa |
| Resistivitas listrik | 0,096 μΩ·m (20 °C) |
| Konduktivitas termal (Ni200) | 70,2 W/m·K |
| Item | Detail |
|---|---|
| Bentuk | Kawat halus pada gulungan, panjang berkelanjutan |
| Diameter | 0,025–10 mm |
| Struktur kristal | FCC (kubik berpusat pada muka) |
| Temper | Anil (M) / setengah keras / keras, sesuai proses pelilitan dan pembentukan |
| Permukaan | Bersih, terkontrol oksida; terang atau matte |
| Pengemasan | Gulungan plastik + penghalang kelembaban + karton ekspor |
Struktur dan kimia diverifikasi, bukan diasumsikan. Setiap panas diuji komposisinya terhadap batas grade; setiap gulungan diukur diameternya dengan laser dan ovalitas dengan inspeksi permukaan setelah anil. Batch diambil sampelnya untuk uji tarik, perpanjangan, dan kekerasan, dan MTC EN 10204 3.1 dikeluarkan berdasarkan permintaan.

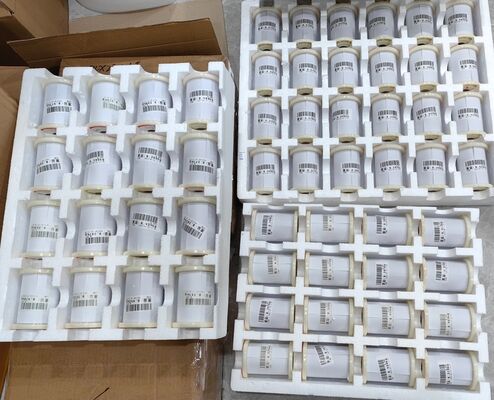

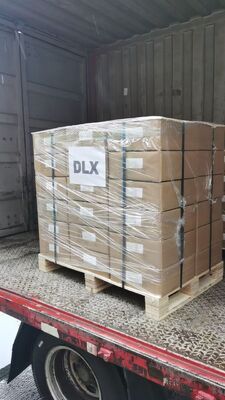

Kawat dililitkan pada gulungan plastik di bawah tegangan terkontrol, dibungkus dengan film penghalang kelembaban dan dikemas dalam karton ekspor; ID gulungan dan nomor lot dapat dilacak kembali ke panasnya. Diameter stok dikirim dalam 3–7 hari, gambar kustom dalam 15–25 hari. Sampel gratis 0,5 kg dikirim dalam 3–5 hari.
Memahami struktur kristal adalah tempat rekayasa DLX Alloy dimulai. Sejak 2002, ahli metalurgi kami telah mengontrol peleburan, penggilingan, penarikan, dan anil di dalam pabrik khusus nikel seluas 12.000 m² — mengelola ukuran butir, temper, dan permukaan sehingga kisi FCC memberikan apa yang dijanjikan oleh lembar data. Bersertifikat ISO9001 dan SGS, kapasitas tahunan 1.200 ton, dan setiap gulungan dapat dilacak ke panasnya.
Nikel FCC berubah bentuk melalui 12 sistem geser, memberikan perpanjangan ≥35% dan tidak ada transisi ulet-ke-rapuh — ia lentur, melilit, dan membentuk tanpa patah rapuh, bahkan pada suhu rendah.
Ya. Logam FCC mempertahankan ketangguhannya pada suhu di bawah nol, tidak seperti baja BCC — cocok untuk peralatan rantai dingin, peralatan yang berdekatan dengan LNG, dan peralatan pendingin.
MOQ adalah 5 kg. Sampel gratis 0,5 kg tersedia untuk N6 dan Ni200; sampel N4 dan Ni201 dikenakan biaya dan dikembalikan dengan pesanan pertama Anda di atas 50 kg.
0,025–10 mm di seluruh keluarga nikel murni; diameter stok dikirim dalam 3–7 hari, gambar kustom dalam 15–25 hari.
Ya. MTC EN 10204 3.1 dengan komposisi kimia lengkap dan hasil uji mekanik tersedia per batch.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
中文
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
