| Nama merek: | DLX |
| Nomor Model: | Tabung Kapiler Nikel |
| MOQ: | 5kg |
| Ketentuan Pembayaran: | L/C,D/A,D/P,T/T,Western Union |

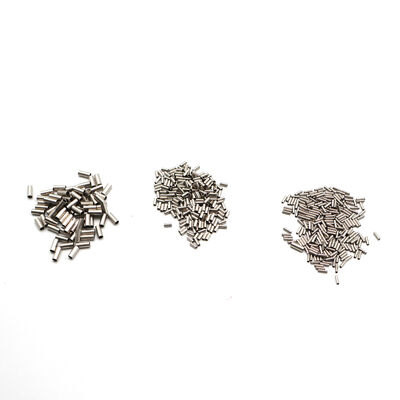

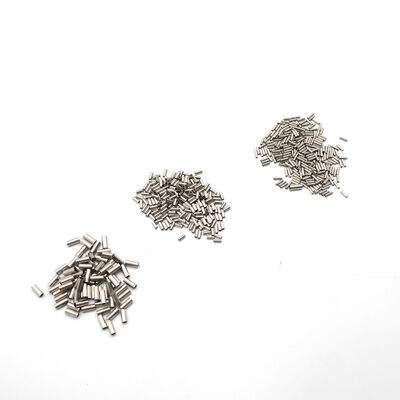

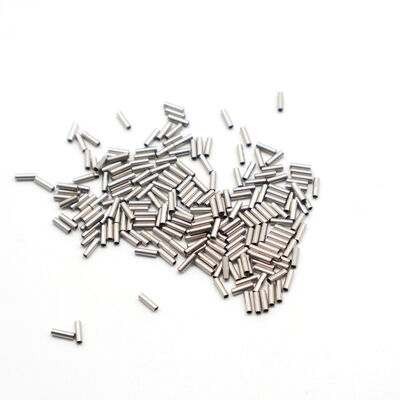

Kapiler nikel serba guna dengan kekerasan 90–120 HB cocok untuk udara instrumen dan dosis kimia bertekanan rendah. Ini tidak cocok untuk saluran kontrol hidraulik 5.000 psi pada kepala sumur bawah laut, di mana dinding tabung harus menahan tekanan pecah pada suhu 150°C saat terendam dalam air produksi yang jenuh dengan H₂S dan CO₂. Untuk kondisi tersebut, DLX memasok kapiler nikel yang ditarik dingin dari lubang yang ditusuk di atas mandrel mengambang — tanpa las longitudinal, tanpa zona fusi, tanpa bidang lemah. Diproduksi sesuai ASTM B163 dan ASME SB-163 untuk tabung penukar panas dan kondensor nikel tanpa sambungan, dengan MTC EN 10204 3.1 penuh per panas dan verifikasi pihak ketiga SGS tersedia. Ini bukan kapiler yang sama yang kami kirimkan untuk kromatografi gas laboratorium. Ini dibuat khusus untuk layanan ladang minyak: saluran aktuasi hidraulik, kapiler injeksi kimia, saluran penginderaan tekanan bawah permukaan, dan tabung instrumen di atas permukaan di mana kebocoran adalah kejadian keselamatan, bukan kalibrasi ulang.
| Parameter | Rentang | Toleransi |
|---|---|---|
| Diameter Luar (OD) | 1.0 – 20 mm | ±0.05 mm |
| Ketebalan Dinding | 0.15 – 2.5 mm | Variasi keliling maksimum ±8% |
| Panjang (Lurus) | Hingga 6 m | Toleransi potong ±2 mm |
| Panjang (Gulungan) | Hingga 2.000 m (dinding tipis ≤ 3 mm OD) | Panjang tunggal berkelanjutan, tanpa las orbital |
| Kondisi Pengiriman | Ditarik dingin; dianil (90–120 HB) atau temper ditarik sesuai permintaan | |
| Standar yang Berlaku | ASTM B163 / ASME SB-163 (tabung nikel tanpa sambungan); ASTM B161, B725 sebagai referensi | |
Kombinasi OD * dinding khusus di luar rentang standar berdasarkan permintaan. Tentukan MAWP saat pertanyaan untuk konfirmasi ketebalan dinding.
| Properti | Tanpa Sambungan (Ditarik Dingin) | Dilas (Sambungan Longitudinal) |
|---|---|---|
| Tekanan Pecah pada Dinding yang Sama | 100% dari yang dihitung — tanpa penurunan peringkat sambungan | Penurunan peringkat 15–25% — faktor efisiensi sambungan las 0.75–0.85* |
| Layanan Asam (H₂S) | Tidak ada kerentanan SSC — mikrostruktur homogen | HAZ las adalah situs inisiasi SSC yang disukai menurut NACE MR0175 |
| Keletihan Tekanan Siklik | Tidak ada diskontinuitas mikrostruktur untuk menyebarkan retakan | Garis fusi las adalah situs inisiasi retakan lelah utama |
| Keseragaman Dinding (360°) | ±8% — dikontrol oleh mandrel mengambang | ±15% — manik las menciptakan titik tebal lokal; HAZ mungkin lebih tipis |
| Biaya per Meter | Premi 20–40% — lebih banyak lintasan penarikan | Lebih rendah — pembentukan strip berkelanjutan, throughput lebih tinggi |
| Cocok untuk Minyak & Gas | Saluran kontrol HPHT, kabel bawah laut, layanan asam | Udara utilitas bertekanan rendah, saluran non-kritis |
| OD (mm) | Dinding (mm) | Pecah yang Dihitung (MPa) | Pecah yang Dihitung (psi) | MAWP pada SF 4:1 (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8.220 | 14.2 |
| 3.0 | 0.75 | 85 | 12.330 | 21.3 |
| 6.0 | 0.50 | 28 | 4.110 | 7.1 |
| 6.0 | 1.00 | 57 | 8.220 | 14.2 |
| 10.0 | 1.00 | 34 | 4.930 | 8.5 |
| 10.0 | 1.50 | 51 | 7.400 | 12.8 |
| 12.0 | 2.00 | 57 | 8.220 | 14.2 |
Dihitung berdasarkan rumus Barlow: P = (2 * S * t) / D di mana S = 170 MPa (kekuatan luluh, Ni200 anil). Uji bukti hidrostatik hingga 1,5* MAWP tersedia berdasarkan permintaan. Untuk aplikasi yang memerlukan MAWP lebih tinggi pada OD yang setara, tentukan dinding yang lebih tebal atau konfirmasikan tekanan layanan maksimum saat pertanyaan.
| Lingkungan | Kondisi | Ni200 | Baja Tahan Karat 316L |
|---|---|---|---|
| H₂S (Gas Asam) | ≤ 1 psi tekanan parsial, ≤ 150°C | Tidak ada SSC — kebal menurut definisi NACE MR0175 | Rentan terhadap SSC di HAZ — memerlukan perlakuan panas pasca-las |
| CO₂ (Korosi Manis) | CO₂ terlarut, pH 4–5, ≤ 100°C | Tingkat korosi < 0,01 mm/tahun | 0,1–0,5 mm/tahun — risiko pitting pada las |
| SCC Klorida | > 1.000 ppm Cl⁻, > 60°C | Kebal — tidak ada mekanisme SCC klorida pada nikel murni | Rentan di atas 60°C — terutama pada las dan area yang dikerjakan dingin |
| Air Produksi | 50.000–200.000 ppm TDS, 80–150°C | Korosi umum < 0,02 mm/tahun | Korosi pitting dan celah — tidak direkomendasikan tanpa inhibisi |
| Standar | Judul | Relevansi dengan Kapiler Nikel |
|---|---|---|
| ASTM B163 | Tabung Kondensor dan Penukar Panas Nikel dan Paduan Nikel Tanpa Sambungan | Standar utama — secara langsung mengatur tabung kapiler nikel tanpa sambungan untuk layanan batas tekanan dan perpindahan panas. Ini adalah standar yang tepat untuk kapiler minyak & gas. |
| ASME SB-163 | Tabung Kondensor dan Penukar Panas Nikel dan Paduan Nikel Tanpa Sambungan (Edisi Kode Bejana Tekan & Ketel ASME) | Setara kode bejana tekan dari ASTM B163. Diperlukan ketika kapiler merupakan bagian dari sistem tekanan ASME Bagian VIII atau B31.3. |
| ASTM B161 | Pipa dan Tabung Nikel Tanpa Sambungan | Berlaku untuk tabung nikel tanpa sambungan berdiameter lebih besar, berdinding lebih tebal. Referensi ketika dimensi kapiler mendekati ukuran pipa berdiameter kecil. |
| ASTM B725 | Tabung Nikel dan Paduan Nikel-Tembaga Dilas | Standar referensi untuk alternatif yang dilas. Kapiler DLX tanpa sambungan dan melebihi persyaratan integritas standar ini. |
| NACE MR0175 / ISO 15156 | Material untuk Digunakan di Lingkungan Mengandung H₂S dalam Produksi Minyak dan Gas | Nikel 200 (UNS N02200) terdaftar sebagai dapat diterima untuk layanan asam tanpa kerentanan retak lingkungan. |
ASTM B163 adalah standar yang tepat dan berlaku langsung untuk tabung kapiler nikel tanpa sambungan. ASTM A240 (pelat baja tahan karat) dan ASTM A182 (fitting baja tempa) tidak berlaku untuk tabung kapiler nikel — mereka mengatur keluarga material dan bentuk produk yang sama sekali berbeda. DLX mensertifikasi ke batas kimia dan sifat mekanik B163 pada setiap pengiriman.
| Grade | Kandungan Ni | Kesesuaian Aplikasi Minyak & Gas | Harga Referensi (FOB, USD/kg) |
|---|---|---|---|
| Ni200 | ≥ 99,6% | Standar — saluran kontrol hidraulik, injeksi kimia, tabung instrumen di atas permukaan | 62 – 70 |
| Ni201 | ≥ 99,0% (C ≤ 0,02%) | Suhu tinggi — saluran sensor bawah permukaan, pelacakan uap, saluran pilot api di atas 315°C | 66 – 75 |
| N4 | ≥ 99,9% (Ni+Co) | Layanan kritis — saluran kontrol kepala sumur bawah laut, lingkungan gas asam kaya H₂S | 82 – 92 |
| N6 | ≥ 99,5% (Ni+Co) | Utilitas umum — saluran kontrol pneumatik, udara instrumen non-kritis, saluran pelindung | 52 – 60 |
Harga FOB Shanghai, pesanan 5–500 kg. Harga volume untuk kontrak tahunan. MOQ: 5 kg. Inspeksi pihak ketiga SGS tersedia berdasarkan permintaan. Pengiriman standar 7–25 hari kerja.
| Elemen | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99,9% | ≥ 99,5% | — | — |
| Ni | — | — | ≥ 99,2% | ≥ 99,0% |
| Cu | ≤ 0,015 | ≤ 0,10 | ≤ 0,25 | ≤ 0,25 |
| Si | ≤ 0,03 | ≤ 0,10 | ≤ 0,35 | ≤ 0,35 |
| Mn | ≤ 0,002 | ≤ 0,05 | ≤ 0,35 | ≤ 0,35 |
| C | ≤ 0,01 | ≤ 0,10 | ≤ 0,15 | ≤ 0,02 |
| Mg | ≤ 0,01 | ≤ 0,10 | — | — |
| S | ≤ 0,001 | ≤ 0,005 | ≤ 0,01 | ≤ 0,01 |
| P | ≤ 0,001 | ≤ 0,002 | — | — |
| Fe | ≤ 0,04 | ≤ 0,10 | ≤ 0,40 | ≤ 0,40 |
Sumber: Katalog produk DLX Alloy. MTC EN 10204 3.1 dengan komposisi lengkap disertakan pada setiap pengiriman. Verifikasi pihak ketiga SGS tersedia.
| Properti | Nilai | Unit |
|---|---|---|
| Kekuatan Tarik (Rm) | ≥ 462 | MPa |
| Perpanjangan (A5) | ≥ 35 | % |
| Kekerasan | 90 – 120 | HB (anil) |
| Modulus Kekakuan (Modulus Geser) | ~ 76 | GPa (KN/mm²) |
| Kepadatan | 8,89 | g/cm³ |
| Titik Leleh | 1435 – 1446 | °C |
| Suhu Curie | 358 | °C |
| Suhu Layanan Maksimum | 600 | °C |
| Resistivitas Listrik (20°C) | 0,096 * 10⁻⁶ | Ω·m |
| Konduktivitas Termal | 70,2 | W/m·K |
| CTE (20–100°C) | 13,3 * 10⁻⁶ | m/m·°C |
| Panas Spesifik | 456 | J/kg·°C |
| Konstruksi Tabung | Tanpa sambungan — ditarik dingin di atas mandrel, tanpa las longitudinal | |
| Standar Material | ASTM B163 / ASME SB-163; referensi NACE MR0175 | |
Sumber: Katalog produk DLX Alloy. Suhu Curie 358°C dari data sifat fisik nikel yang dipublikasikan. MTC EN 10204 3.1 dengan setiap pengiriman.
| Parameter | Rentang Standar | Catatan |
|---|---|---|
| Grade | Ni200, Ni201, N4, N6 | Monel tersedia untuk layanan air laut |
| Konstruksi | Tanpa sambungan, ditarik dingin | Tanpa las longitudinal — dinilai HPHT |
| Rentang OD | 1.0 – 20 mm | Toleransi ±0,05 mm |
| Ketebalan Dinding | 0.15 – 2.5 mm | Tentukan MAWP untuk konfirmasi perhitungan dinding |
| Panjang | Lurus hingga 6 m; digulung hingga 2.000 m | Digulung untuk dinding tipis ≤ 3 mm OD |
| Standar | ASTM B163 / ASME SB-163; NACE MR0175 | Sertifikasi material penuh per panas |
| Pengujian Pihak Ketiga | SGS diterima | Atur saat pertanyaan |
| MOQ | 5 kg | Sampel untuk kualifikasi tekanan tersedia |
Pengiriman: 7–25 hari kerja. Layanan dipercepat tersedia. Pengiriman udara < 30 kg; pengiriman laut untuk jumlah besar. Keberangkatan: Shanghai.
Changzhou DLX Alloy Co., Ltd. mensertifikasi kapiler nikel tanpa sambungannya ke ASTM B163 dan ASME SB-163 — bukan karena standar tersebut terdengar berwibawa, tetapi karena standar tersebut benar-benar mengatur tabung nikel tanpa sambungan untuk layanan batas tekanan dan perpindahan panas. Insinyur pengadaan minyak dan gas serta inspektur pihak ketiga mengetahui perbedaan antara B163 (tabung nikel) dan A240 (pelat baja tahan karat). Sejak 2002, fasilitas nikel-saja kami seluas 12.000 m² di Changzhou telah memproduksi tabung nikel tanpa sambungan untuk aplikasi minyak dan gas hulu, tengah, dan hilir — mulai dari saluran kontrol hidraulik bawah laut hingga tabung instrumen kilang darat. Bersertifikat ISO9001, kapasitas bulanan 500 ton, melayani pelanggan sektor energi di lebih dari 40 negara. Setiap pengiriman mencakup MTC EN 10204 3.1 spesifik panas dengan kimia dan sifat mekanik terukur yang didokumentasikan terhadap batas spesifikasi ASTM B163.
ASTM B163 mengatur tabung kondensor dan penukar panas nikel dan paduan nikel tanpa sambungan — ini adalah standar yang tepat untuk kapiler nikel dalam aplikasi batas tekanan atau perpindahan panas apa pun. ASTM A240 mengatur pelat, lembaran, dan strip baja tahan karat — bukan tabung, dan bukan nikel. ASTM A182 mengatur flensa dan fitting pipa baja paduan tempa — bukan tabung kapiler, dan bukan nikel. Mengutip A240 atau A182 pada produk kapiler nikel adalah kesalahan spesifikasi material. DLX mensertifikasi ke B163 per panas pada setiap pengiriman.
Ya. Nikel 200 (UNS N02200) terdaftar sebagai dapat diterima untuk layanan asam sesuai NACE MR0175/ISO 15156 tanpa kerentanan retak lingkungan. Ini tidak rentan terhadap keretakan tegangan sulfida dan tahan terhadap kerapuhan hidrogen pada tekanan parsial kepala sumur yang umum. Untuk lingkungan gas asam yang sangat agresif dengan H₂S di atas 1 psi dan suhu di atas 150°C, grade N4 (99,9% Ni) atau kapiler Monel 400 direkomendasikan. Tentukan konsentrasi H₂S dan kondisi operasi untuk rekomendasi material.
Tekanan pecah mengikuti rumus Barlow: P = (2 * S * t) / D. Untuk Ni200 anil (S ≈ 170 MPa luluh), kapiler dinding 1mm OD 6mm menghasilkan sekitar 57 MPa (8.220 psi) pecah dan MAWP yang direkomendasikan 14,2 MPa pada faktor keamanan 4:1. Lihat Tabel Referensi Tekanan Pecah di atas untuk kombinasi OD/dinding umum. Berikan MAWP target Anda saat pertanyaan untuk konfirmasi ketebalan dinding.
Ya. Inspeksi pihak ketiga SGS diterima dan diatur di fasilitas kami di Changzhou. Inspektur menyaksikan identifikasi material, verifikasi dimensi, pengambilan sampel, dan pengujian mekanik. BV, TÜV, dan DNV juga dapat diakomodasi — konfirmasikan saat memesan. Laporan inspeksi disertakan dengan dokumentasi pengiriman Anda.
Ya. Untuk kapiler berdinding tipis (≤ 3 mm OD, dinding ≤ 0,5 mm), kami memasok panjang gulungan berkelanjutan 500–2.000 meter per spool — ditarik sebagai satu panjang berkelanjutan tanpa las orbital. Tentukan panjang berkelanjutan yang Anda butuhkan, OD, dinding, dan kondisi pengiriman saat pertanyaan. Kami mengkonfirmasi kelayakan dan kapasitas spool dalam waktu 24 jam.
